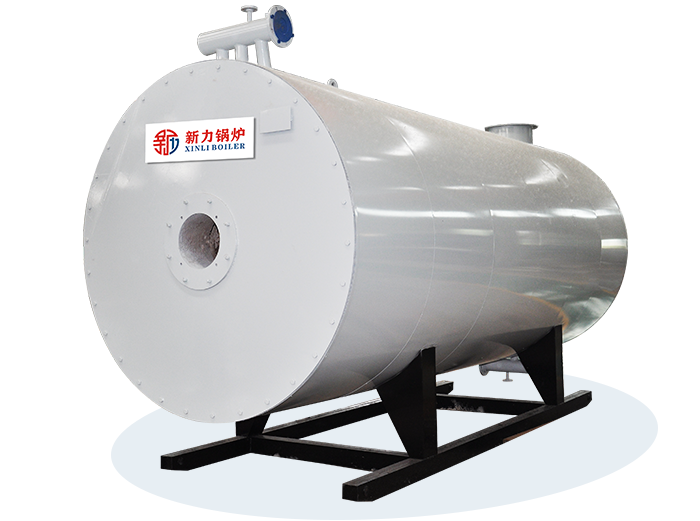

YQW系列燃气有机热载体炉

YQW系列燃气有机热载体炉是一种新型的供热设备,以油、气为燃料及烟道气为热源,以导热油为热载体,通过循环油泵强制热载体液相循环,将热量输送给用热设备后,再返回加热炉重新加热的高温、低压、节能设备,供热温度可达350℃, 而一般在工作压力1.0MPa以下,因为工作在液相状态,安全可靠。
  • 额定热功率240KW ~ 14000KW

  • 工作压力0.8MPa

  • 额定热效率> 80%

  • 适用燃料天然气,液化石油气,柴油等

YQW系列燃气有机热载体炉是一种新型的供热设备,以油、气为燃料及烟道气为热源,以导热油为热载体,通过循环油泵强制热载体液相循环,将热量输送给用热设备后,再返回加热炉重新加热的高温、低压、节能设备,供热温度可达350℃, 而一般在工作压力1.0MPa以下,因为工作在液相状态,安全可靠。

有机热载体炉可代替蒸汽锅炉来加热,提高生产率。新力有机热载体炉广泛应用于石油化学工业,油脂工业,合成纤维工业,纺织印染工业,塑料橡胶工业,造纸工业,木材工业,建材工业,机械工业,食品工业,电器设备工业,炼焦工业等

细节演示


性能优势

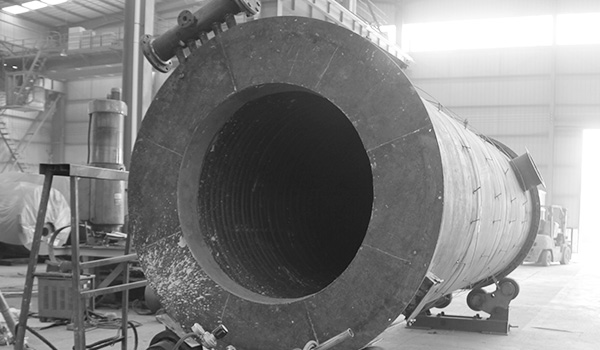

1. 大直径燃烧室

锅炉燃烧室由大直径盘管组成,燃料燃烧空间足,燃烧完全,热效率高。

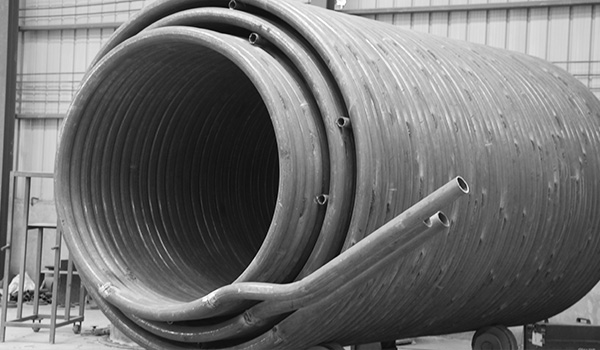

2. 蛇形盘管设计

炉体内、外螺旋盘管采用多头、小管径钢管制成,盘管的热膨胀性能好、应力低、安全可靠。

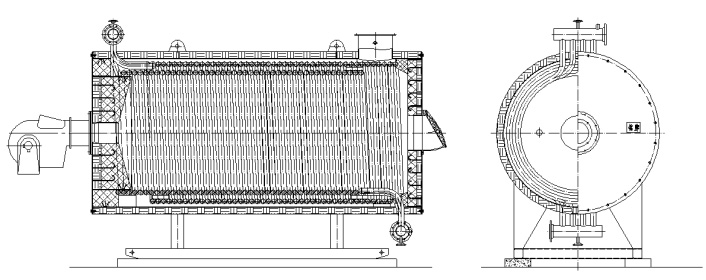

3. 三回程流程设计

烟气三回程,介质流经内、外盘管,流速均匀,运行安全、稳定。


4. 出力充足

受热面布置合理,面积大、传热效果好,效率高,出力稳定、充足。


5. 多功能安全防爆装置

炉体尾部设有与炉膛连通的防爆装置,泄放燃料在炉膛中发生剧烈爆燃时,瞬间产生的高能量,能自动复位,同时具有观火视镜和检修通道的功能作用,利用运行中燃烧火焰的调整,炉膛检查、维护方便。


6. 烟箱密封独特

炉盖采用整体结构,多级迷宫式密封,密封工艺和材料特制,压缩性好,完全隔阻烟气的泄漏,可重复使用。


7. 自动控制措施完善

出油温度控制精确,介质温度、压力及超烟温设置多重控制保护,确保运行安全可靠。


8. 先进电控柜

锅炉控制器采用西门子/德力西电气元件,性能可靠。控制器有三种形式:普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型。其中标配为普通型。


技术参数
型号额定功率 (KW)工作压力 (MPa)介质出口温度 (℃)热效率 (%)最大运输尺寸
L×W× H (mm)
最大运输重量(t)
YY(Q)W-120Y(Q)1200.8< 350751600×1020×15201.5
YY(Q)W-1000Y(Q)10000.8< 350853300×1670×24865
YY(Q)W-2400Y(Q)24000.8< 350855080×2200×31809.8
YY(Q)W-3000Y(Q)30000.8< 350855983×2420×340415.5
YY(Q)W-4700Y(Q)47000.8< 350857285×2570×376021.5
YY(Q)W-6000 Y(Q)60000.8< 350857800×3050×380025
YY(Q)W-7000 Y(Q)70000.8< 350858200×3050×380027.5
YY(Q)W-10000 Y(Q)100000.8< 3508510000×3500×400032
注:参数仅供参考,若有改动以实际图纸为准。
