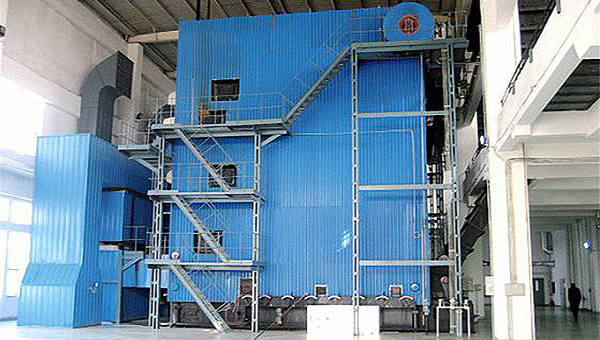

DHL燃煤角管热水锅炉
DHL燃煤角管热水锅炉是以位于锅炉四角的大直径厚壁下降管为主,组成框架支承总体重量的锅炉。水循环独特且安全,启动迅速,结构紧凑,能有效节省钢材和锅炉土建成本以及后续维护成本。
角管结构锅炉炉膛及对流受热面采用自支承结构。锅炉为组装式,本体部分分片组装出厂。角管结构锅炉高效节能,可广泛应用于各行各业生产工艺及部分采暖用场所。
7 ~ 70 MW
额定热功率
1.25 ~ 2.5 MPa
额定压力
115 ~ 150 ℃
出水温度
烟煤、无烟煤
适用燃料
性能优势
1. 角管结构强制循环热水锅炉的四角为大直径厚壁的下降管与锅筒、水冷壁、集箱、旗形受热面、加强梁等组成框架式结构。无钢架结构,抗震性好。
2. 角管结构强制循环热水锅炉的锅筒为外置式纵向布置或横向布置,炉膛出口布置在高位,燃烧空间比较充分。
3. 炉膛及受热面通道四周均采用全封闭式的膜式水冷壁,炉膛横截面积大,容积大。
4. 独特的旗式受热面结构技术,大量对流受热面管子自后烟道中膜式水冷壁管子引出,组成像一面旗帜的受热面。
5. 角管式锅炉的炉排采用鳞片式或横梁式炉排,它采用大风仓等压结构。炉排面下是一个大的等压风仓。等压风仓和炉排面之间是若干组可调节的小风门,通过调节这些小风门,通过调节这些小风门的开度可以控制煤在炉排上移动时各个燃烧阶段的供风量,配风精确,有利于煤的燃烧和燃烬,炉排结构能大大地减少了漏煤损失。
6. 根据燃料的不同,在炉膛的前壁和炉膛后壁布置二次风。
锅炉尾部布置省煤器或空气预热器。由于烟气从锅炉本体排出时的温度还是比较高,尾部布置省煤器或空气预热器,可以吸收烟气的热量,降低烟气的排烟温度,节省了能源,提高了效率。
技术参数
型号 |
额定热功率(MW) |
额定压力(Mpa) |
出水温度(℃) |
回水温度(℃) |
DHL14-1.25/130/70-AII |
14 |
1.25 |
130 |
70 |
DHL29-1.6/130/70-A |
29 |
1.6 |
130 |
70 |
DHL29-1.25/130/70-AII |
29 |
1.25 |
130 |
70 |
DHL46-1.6/130/70-A |
46 |
1.6 |
130 |
70 |
DHL46-1.6/150/90-AII |
46 |
1.6 |
150 |
90 |
DHL58-1.6/130/70-AII |
58 |
1.6 |
130 |
70 |
DHL70-1.6/130/70-AII |
70 |
1.6 |
130 |
70 |
DHL70-1.6/150/90-AII |
70 |
1.6 |
130 |
70 |
注:参数仅供参考,若有改动以实际图纸为准。 |
