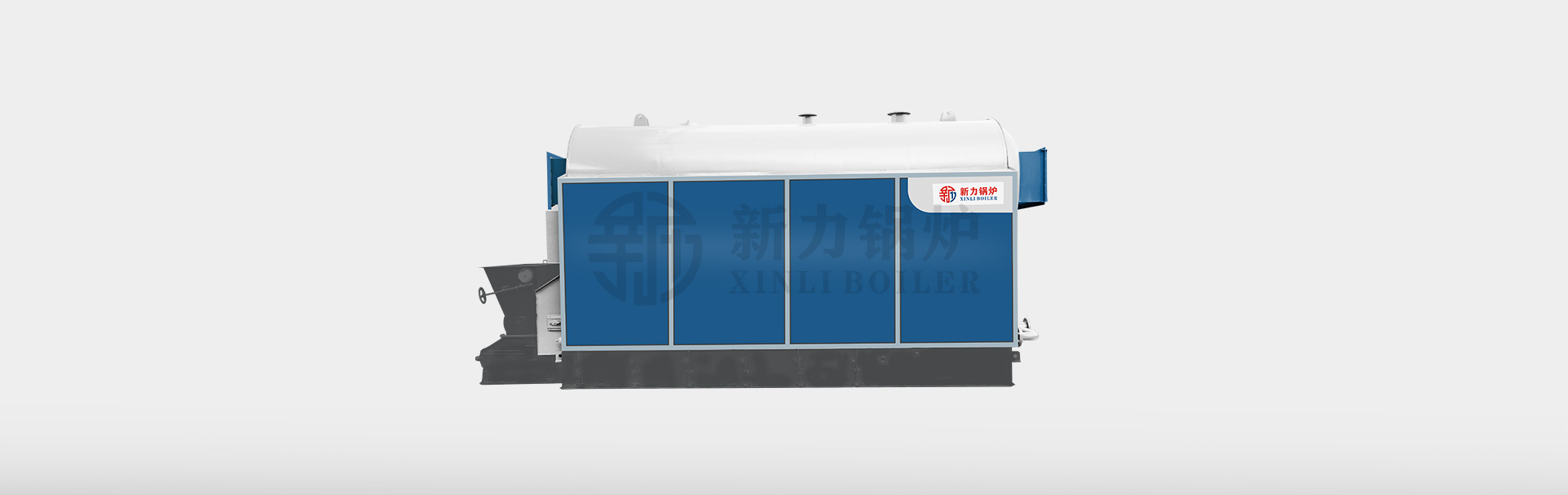

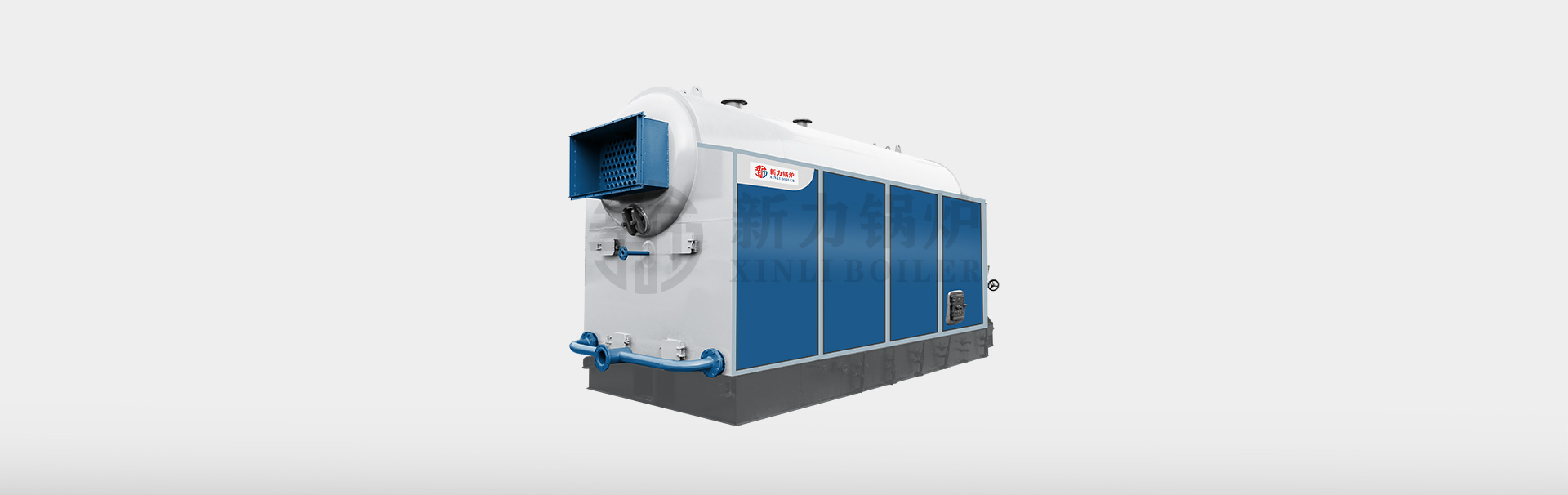

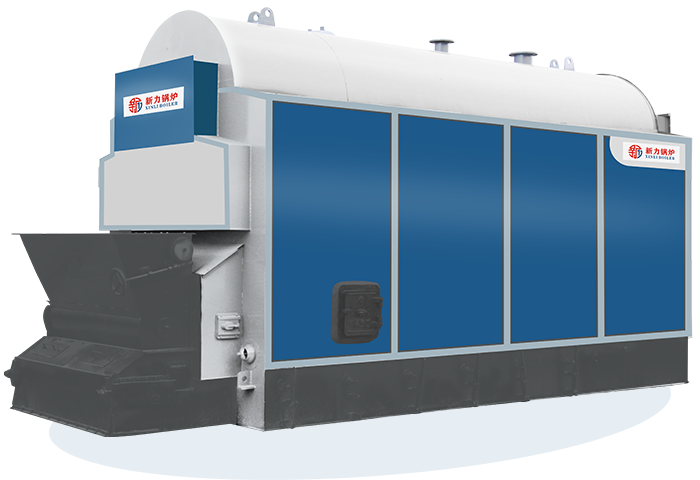

DZL燃煤链条炉排热水锅炉

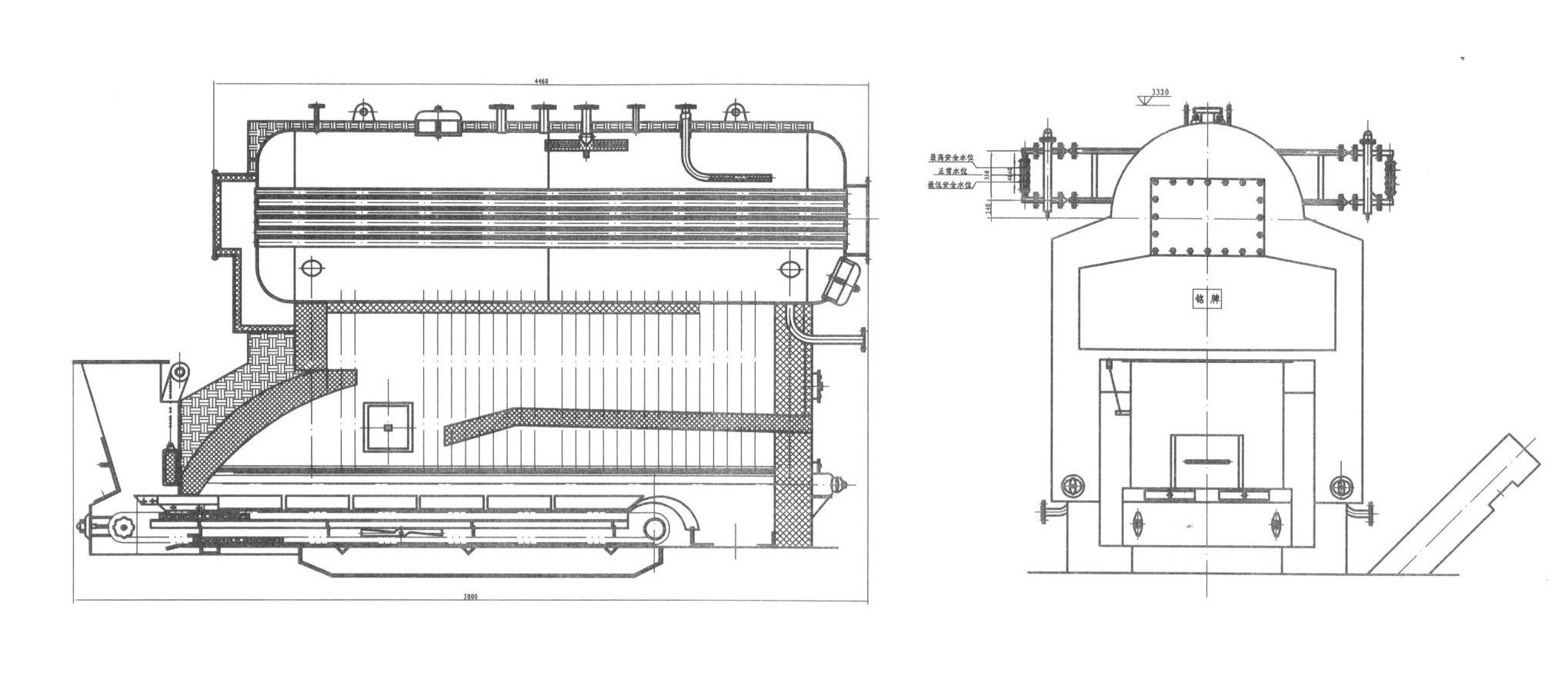

新型DZL系列燃煤链条炉排热水锅炉为单锅筒纵置式水火管锅炉，燃烧设备为链条炉排。炉膛左右两侧水冷壁为辐射受热面，炉膛两翼和锅筒内螺纹烟管为对流受热面.锅炉本体在总体结构上采用上置锅筒，水冷壁管和集箱左右对称布置的形式。锅筒由筒体和前后管板组焊而成。该锅炉炉膛布置合理，燃烧效率高。本锅炉采用多种环保措施，如布袋除尘，双塔脱硫等，使锅炉烟尘排放达到国家环保标准。

DZL 系列锅炉采用拱型管板和螺纹烟管，既增加热传导，同时又解决了管板开裂、水冷壁爆管、热效率低、出力不足、煤质适应性差等问题。

0.7MW ~ 7MW

额定热功率

< 1.6 Mpa

额定压力

> 82%

热效率

煤，生物质

适用燃料

细节演示

性能优势

1. 采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。

2. 锅筒下部由于布置了升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。

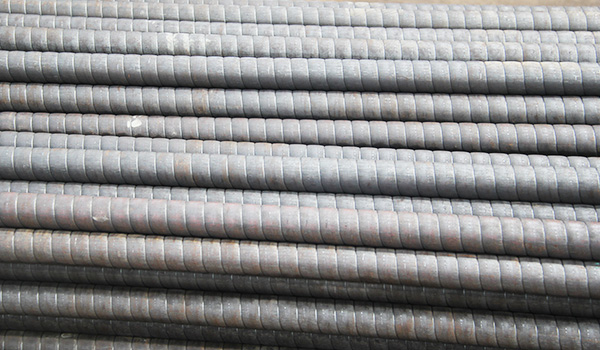

3. 采用螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。

4. 结构紧凑，与同类型锅炉比较，外形尺寸小，节省锅炉房基建投资。

5. 运行稳定、调整方便、出力足。

6. 炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到国家环保规定的指标。

技术参数

型号	DZL0.7-0.7/95/70 DZL0.7-1.0/95/70	DZL1.4-0.7/95/70 DZL1.4-1.0/95/70	DZL2.8-0.7/95/70 DZL2.8-1.0/95/70	DZL4.2-1.0/95/70	DZL5.6-1.0/95/70 DZL5.6-1.25/95/70
额定热功率(MW)	0.7	1.4	2.8	4.2	5.6
额定压力(Mpa)	0.7/1.0	0.7/1.0	0.7/1.0	0.7/1.0	1.0/1.25
出水温度(℃)	95	95	95	95	95
回水温度(℃)	70	70	70	70	70
炉排有效面积 (m2)	2.22	4.1	5.85	7.95	9.75
燃煤消耗量 (kg/h)	151	302	600	880	1150
热效率 (%)	82	82	82	82	82
注：参数仅供参考，若有变化以实际图标为准。
