DZL燃煤链条炉排蒸汽锅炉

DZL燃煤链条炉排蒸汽锅炉

新型DZL系列燃煤链条炉排蒸汽锅炉为单锅筒纵置式水火管锅炉,燃烧设备为链条炉排。炉膛左右两侧水冷壁为辐射受热面,炉膛两翼和锅筒内螺纹烟管为对流受热面.锅炉本体在总体结构上采用上置锅筒,水冷壁管和集箱左右对称布置的形式。锅筒由筒体和前后管板组焊而成。该锅炉炉膛布置合理,燃烧效率高。本锅炉采用多种环保措施,如布袋除尘,双塔脱硫等,使锅炉烟尘排放达到国家环保标准。

DZL 系列锅炉采用拱型管板和螺纹烟管,既增加热传导, 同时又解决了管板开裂、水冷壁爆管、热效率低、出力不足、煤质适应性差等问题。

1 ~ 10 t/h

额定蒸发量

< 1.6 Mpa

额定压力

> 82%

热效率

煤,生物质

适用燃料

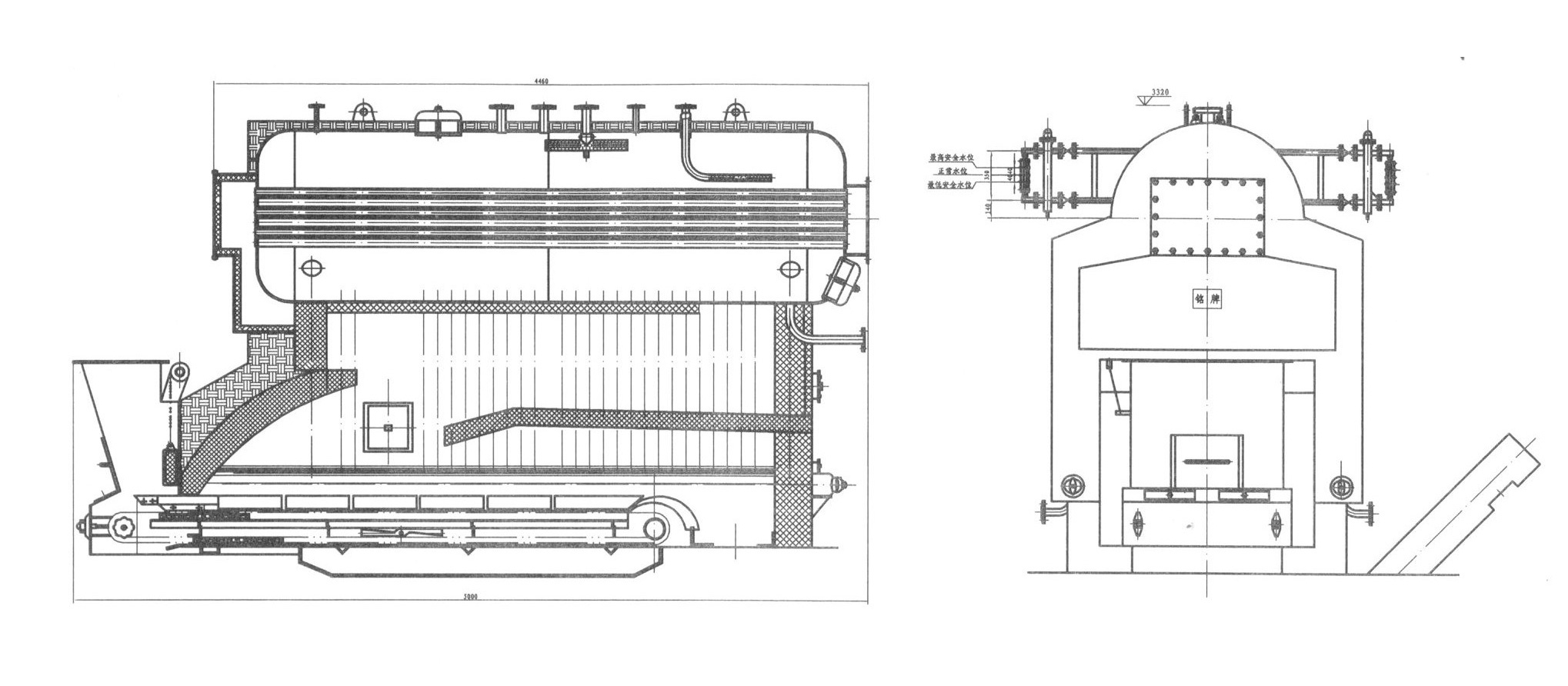

细节演示

DZL燃煤链条炉排蒸汽锅炉产品细节演示

性能优势

1. 采用拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性体结构,取消了管板区的拉撑件,减少了应力。管板内烟管由两回程改为单回程,解决了管板裂纹的难题。

2. 锅筒下部由于布置了升管排,消除了锅筒底部的死水区,使泥渣不易沉积,锅筒高温区能得到良好的冷却,预防了锅筒下部鼓包。

3. 采用螺纹烟管,获得了强化传热效果,达到锅炉升温、升压快的特点,提高了锅炉的热效率。

4. 结构紧凑,与同类型锅炉比较,外形尺寸小,节省锅炉房基建投资。

5. 运行稳定、调整方便、出力足。

6. 炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下,保证了锅炉烟尘排放达到国家环保规定的指标。

技术参数

型号 额定蒸发量 (t/h) 额定压力 (MPa) 额定蒸汽温度 (℃) 额定进水温度 (℃) 最大锅炉尺寸L*W*H(mm)
DZL1-0.7/1.0/1.25-AII 1 0.7/1.0/1.25 170/184/194 20 5100×2200×3000
DZL2-0.7/1.0/1.25- AII 2 0.7/1.0/1.25 170/184/194 20 5500×2300×3300
DZL4-1.25/1.6- AII 4 1.25/1.6 194/204 20 6600×2600×3600
DZL6-1.25/1.6- AII 6 1.25/1.6 194/204 20 7500×2900×3800
DZL8-1.25/1.6- AII 8 1.25/1.6 194/204 20 8100×3100×3800
DZL10-1.25/1.6- AII 10 1.25/1.6 194/204 70 7700×3200×3600 8600×3000×2600
DZL15-1.6/2.5- AII 15 1.6/2.5 204/226 70 10000×3240×3540 12000×3200×30800
DZL20-1.25/1.6- AII 20 1.6/2.5 204/226 70 11000×3240×3540 14000×3200×30800
注:参数仅供参考,若有变动以实际图纸为准
