SZL燃煤双锅筒水管蒸汽锅炉
SZL燃煤水管蒸汽锅炉是卧式双锅筒纵置式链条炉排水管蒸汽锅炉。该系列产品技术、性能、环保指标均达到国际先进水平。

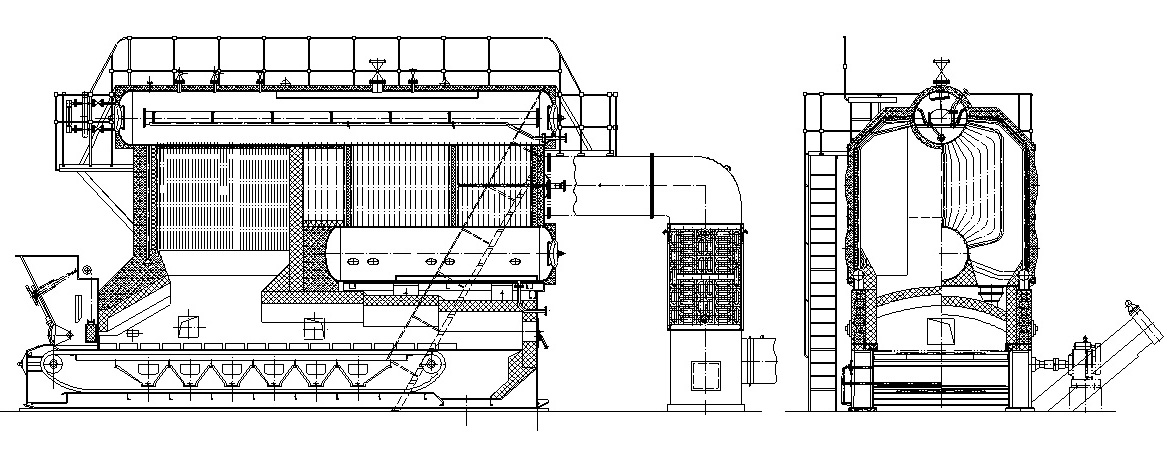

锅炉采用快装或组装结构,2~4t/h为快装水管结构,在厂内全部整装后出厂,6~25t/h由上下两大件组成,上部大件为本体受热面,下部大件为燃烧设备。锅炉本体前端为四周布置的水冷壁,上部与锅筒连接,下部与集箱连接组成燃烧室,以吸收炉膛辐射热,其后端在上下锅筒之间布置密集的对流管束,燃烧后的高温烟气经过二次回程横向冲刷对流受热面后引至单独布置的省煤器,最后进入除尘器经烟囱排出。
2t/h ~ 30t/h
额定蒸发量
< 1.6 Mpa
额定压力
> 82%
热效率
煤,生物质
适用燃料
性能优势
1. 卧式内燃三回程设计结构,炉膛空间大,燃烧空间大,燃料燃烧完全,有效吸收热膨胀。锅筒直径大,辐射受热面大,保证锅炉热效率高。
2. 炉墙采用耐高温耐火砖和耐热混凝土整体浇注捣制成型新工艺,密封性好,不漏风,散热损失小.
3. 锅炉配置自动链条炉排,降低人工成本。链条炉排缝隙小,漏煤率低。
4. 配置节能器(省煤器,空气预热器),充分利用锅炉烟气热量,降低锅炉排烟温度,提高锅炉热效率。
5. 5. 本锅炉吸取快装锅炉的优点,结构紧凑、锅炉房为单层布置、现场安装方便、周期短、费用低等特点。
技术参数
型号 |
额定蒸发量 (t/h) |
额定效率 (MPa) |
额定蒸汽温度(℃) |
供水温度/回水温度(℃) |
最大运输尺寸 L*W*H(mm) |
SZL2-0.8/1.0/1.25/1.6/2.5-AII |
2 |
0.8/1.0/1.25/1.6/2.5 |
175/184/194/204/226 |
20/70 |
5500×2350×3650 |
SZL4-1.0/1.25/1.6/2.5-AII |
4 |
1.0/1.25/1.6/2.5 |
184/194/204/226 |
20/70 |
7730×2360×3520 |
SZL6-1.0/1.25/1.6/2.6-AII |
6 |
1.0/1.25/1.6/2.5 |
184/194/204/226 |
20/70 |
up 6150×2840×3540 |
down 7275×2852×2580 |
SZL8-1.0/1.25/1.6/2.7-AII |
8 |
1.0/1.25/1.6/2.5 |
184/194/204/226 |
20/70 |
up 6971×2933×3540 |
down 8056×2945×2580 |
SZL10-1.0/1.25/1.6/2.8-AII |
10 |
1.0/1.25/1.6/2.5 |
184/194/204/226 |
20/70 |
up 7855×3240×3540 |
down 9025×3200×2580 |
SZL15-1.0/1.25/1.6/2.9-AII |
15 |
1.0/1.25/1.6/2.5 |
184/194/204/226 |
20/70 |
Up 10000×3240×3540 |
down 12000×3200×3080 |
SZL20-1.0/1.25/1.6/2.10-AII |
20 |
1.0/1.25/1.6/2.5 |
184/194/204/226 |
20/70 |
up 11000×3240×3540 |
down 14000×3200×3080 |
注:参数仅供参考,若有变化以实际图纸为准 |
