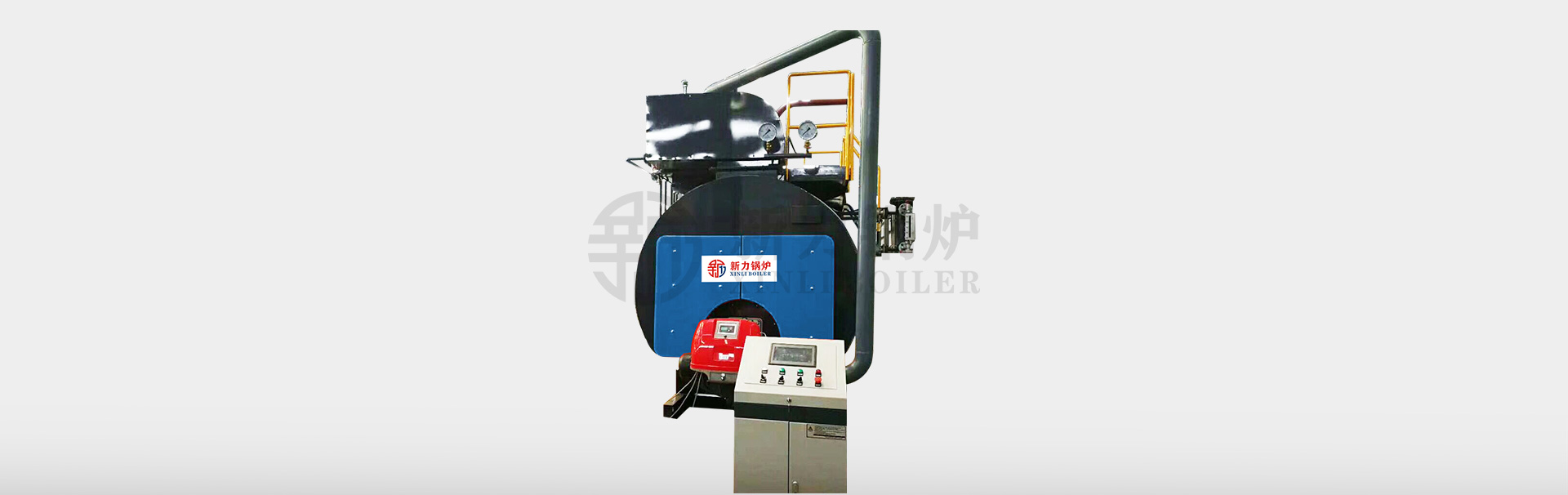

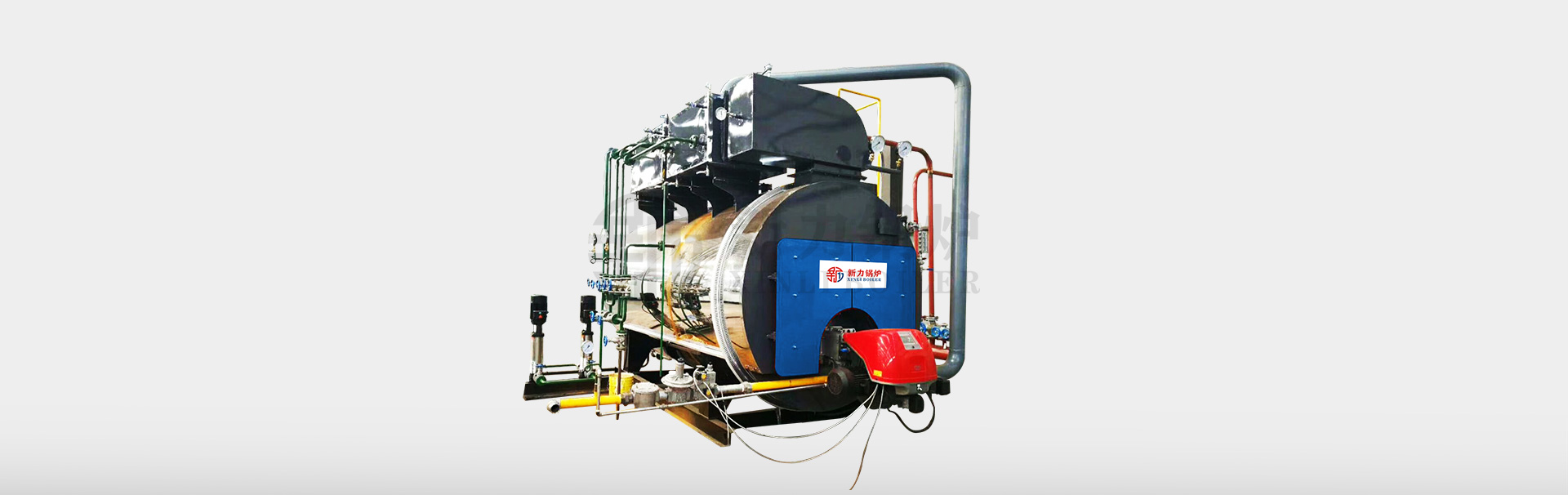

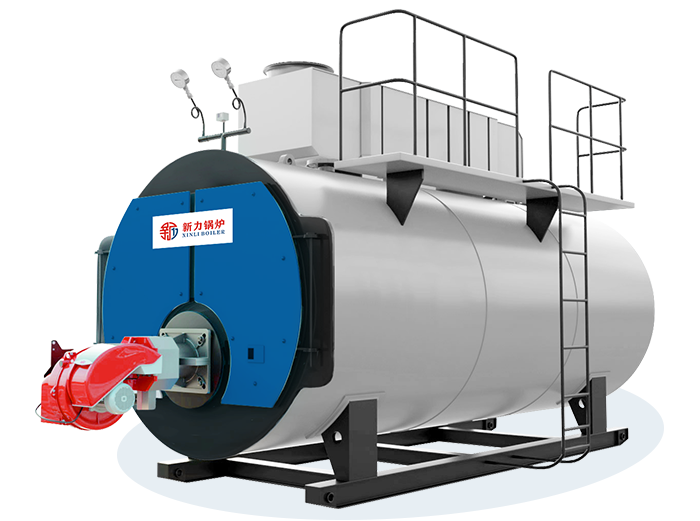

卧式燃油燃气一体冷凝蒸汽锅炉

WNS型卧式燃油燃气蒸汽锅炉是一种全自动安全高效的供热设备。 此燃油气锅炉快装卧室内燃三回程火管锅炉,结构紧凑,体积小,负荷适应性强,对水质要求较低。本锅炉采用炉胆湿背结构,有耐高温,密封性良好,辐射热传面积大,传热效率高等特点。
  • 额定蒸发量0.5~20 t/h

  • 额定压力≤2.5MPa

  • 额定热效率> 96%

  • 适用燃料天然气,液化石油气,柴油

WNS型卧式燃油燃气蒸汽锅炉是一种全自动安全高效的供热设备。 此燃油气锅炉快装卧室内燃三回程火管锅炉,结构紧凑,体积小,负荷适应性强,对水质要求较低。本锅炉采用炉胆湿背结构,有耐高温,密封性良好,辐射热传面积大,传热效率高等特点。

新力锅炉在此基础上对WNS型锅炉进行升级,增加高效的泠凝器与节能器来吸收锅炉排除的高温烟气中的显热和水蒸汽凝结索释放的潜热,以达到提高锅炉热效率的目的,热效率可达98%。

细节演示


性能优势

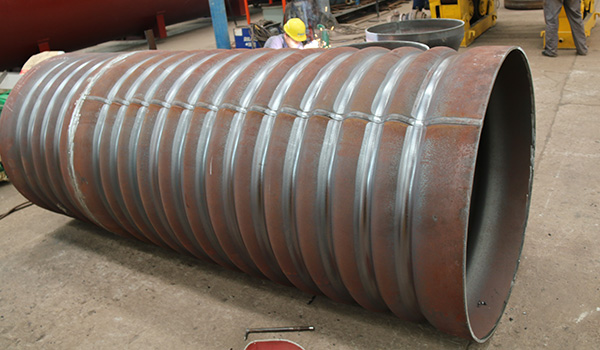

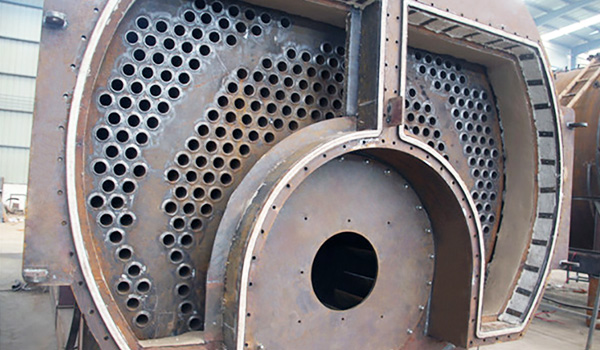

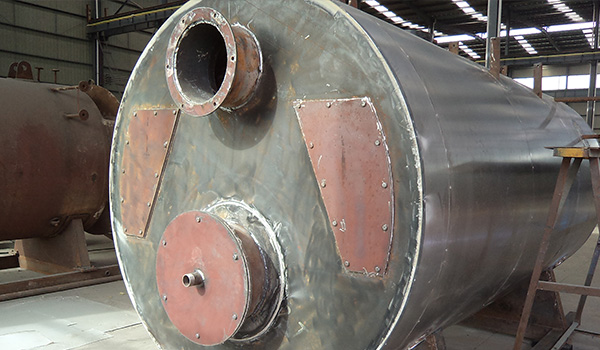

1. 采用湿背结构,偏置炉膛,波纹炉胆,使受热面与强度大大提高。

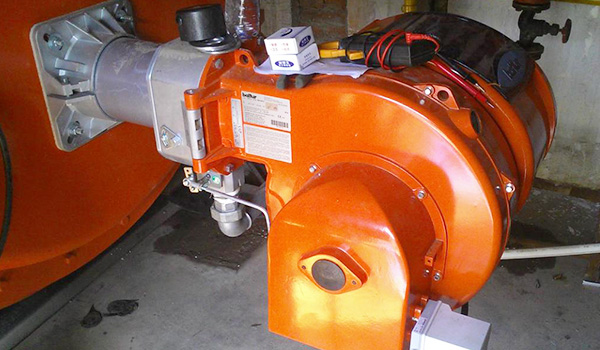

2. 燃烧机采用优质可靠的国际品牌,使燃料完全燃烧,燃烧效率高,烟气有害污染物少,无噪音运行。

3. 结构合理、紧凑,负荷适应性强,燃烧完全,配置冷凝器和节能器,热效率高达104%。

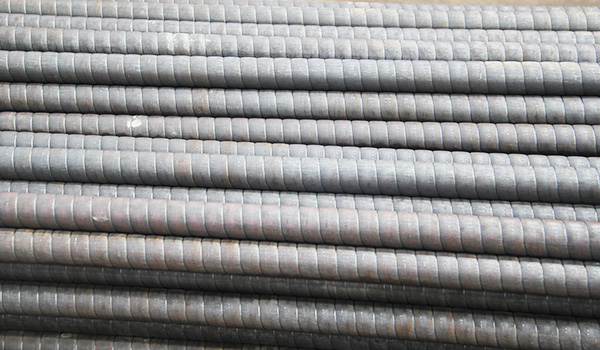

4. 冷凝器采用耐硫酸露点腐蚀钢09CrCuSb(ND钢)螺旋翅片管来制成,使用寿命长。

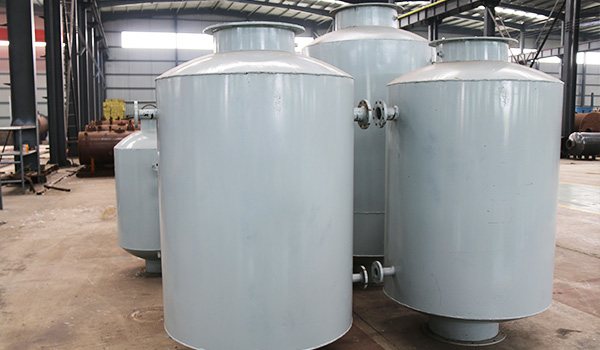

5. 冷凝器安装在锅炉上部,无占地面积,传热面上的凝结水亦可自然排出。

6. 锅炉后面板上设有与炉膛连通的防爆装置,防止燃料在炉膛中发生剧烈爆燃时,泄放瞬间产生的高能量,确保锅炉安全运行。

7. 自动化程度高,节省劳动力。


技术参数
型号额定蒸发量
(t/h)
额定压力
(Mpa)
热效率
(%)
燃料消耗量最大运输尺寸
L×W× H (mm)
最大运输重量
 (t)
轻油 (kg/h)天然气(Nm³/H)
WNS1-0.7/1.0-Y(Q)10.7/1.0> 96%66.5753.6×2.0×2.04
WNS2-1.0/1.25-Y(Q)21.0/1.25> 96%1331504.8×2.5×2.468
WNS4-1.0/1.25-Y(Q)41.0/1.25> 96%2663005.8×2.85×2.813
WNS6-1.0/1.25-Y(Q)61.25/1.6> 96%3994507.25×3.1×3.1519
WN8-1.0/1.25-Y(Q)81.25/1.6> 96%5326007.45×3.26×3.222.6
WNS15-1.0/1.25-Y(Q)151.25/1.6> 96%99711258.7×3.7×3.534
WNS20-1.0/1.25-Y(Q)201.25/1.6> 96%1204141810×3.6×4.045
注:参数仅供参考,若有改动以实际图纸为准。
