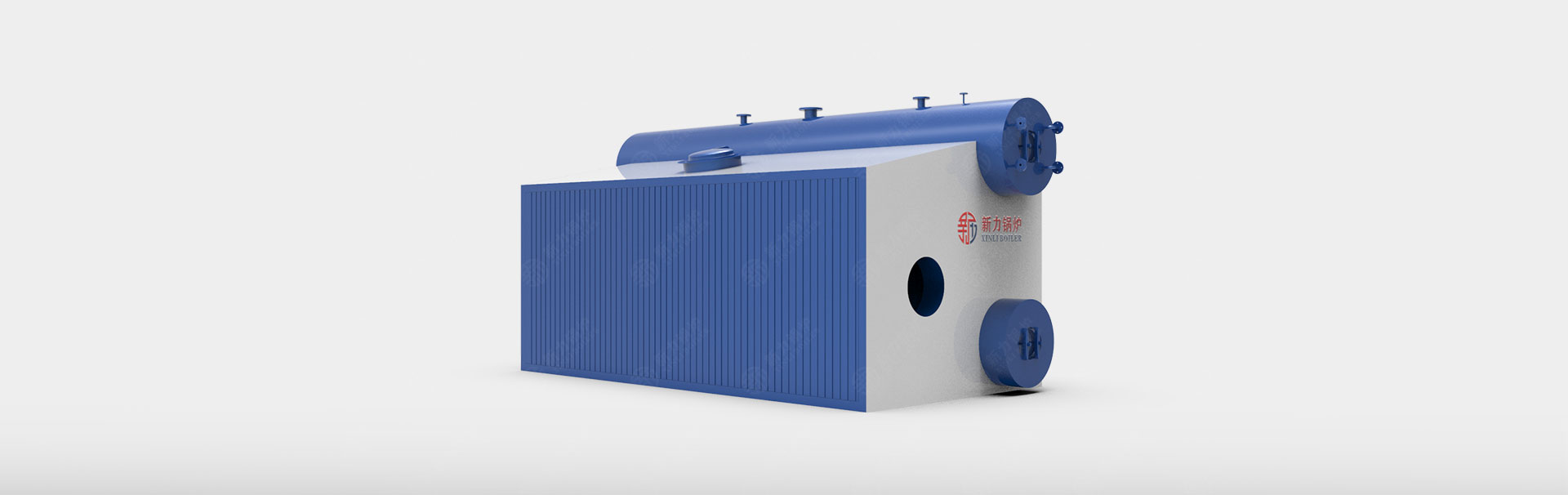

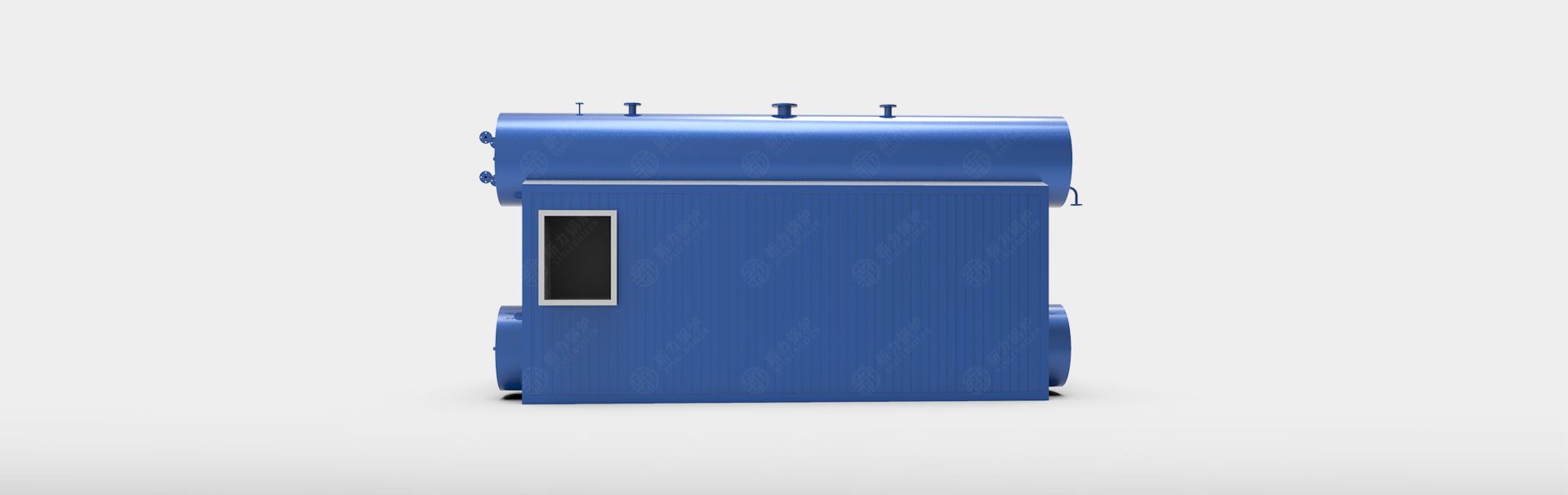

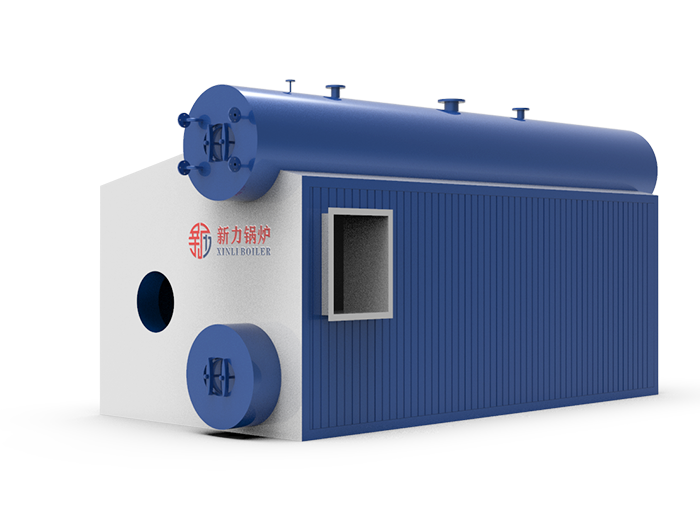

SZS天然气水管蒸汽锅炉

炉膛水冷壁及对流烟道全部采用膜式壁结构,密封性好,热吸收率高,且有效降低耐火砖的使用及维修工作量。尾部布置有节能冷凝器.能有效降低排烟温度,锅炉热效率高。配置超低氮全自动燃烧机,使烟气有害污染物少,无噪音运行。
  • 锅炉容量6~50 t/h

  • 锅炉压力≤2.5MPa

  • 额定热效率90%~98%

  • 适用燃料天然气,液化石油气,柴油等

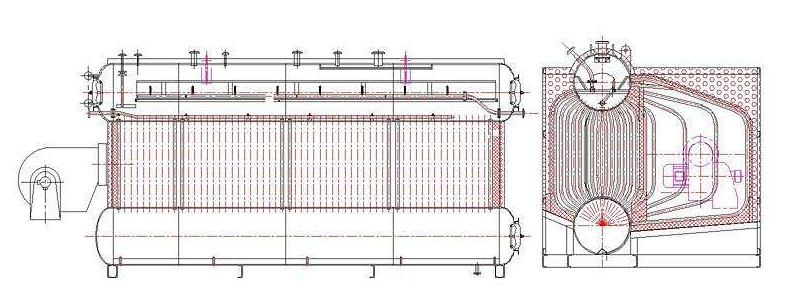

SZS天然气水管锅炉本体为双锅筒、纵置式、室燃D型布置结构,右侧为炉膛,左侧为对流管束,具有蒸汽质量高,处理组,效率高 (97%)的特点。

炉膛水冷壁及对流烟道全部采用膜式壁结构,密封性好,热吸收率高,且有效降低耐火砖的使用及维修工作量。尾部布置有节能冷凝器.能有效降低排烟温度,锅炉热效率高。配置超低氮全自动燃烧机,使烟气有害污染物少,无噪音运行。

细节演示细节演示


性能优势性能优势

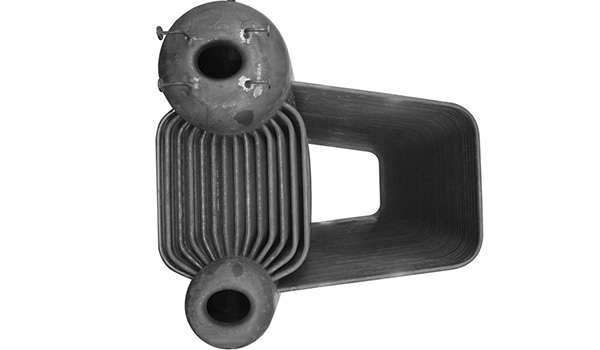

1. 采用双锅炉“D”型布置,辐射受热面大,热效率高。

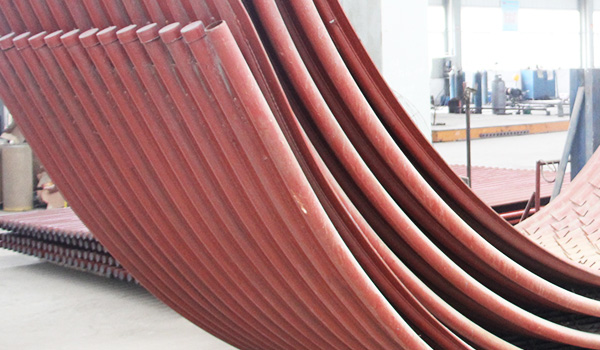

2. 炉体水冷壁和对流气路为膜式结构,具有良好的密封性能,有效地减少了耐火砖数量和维护工作量。

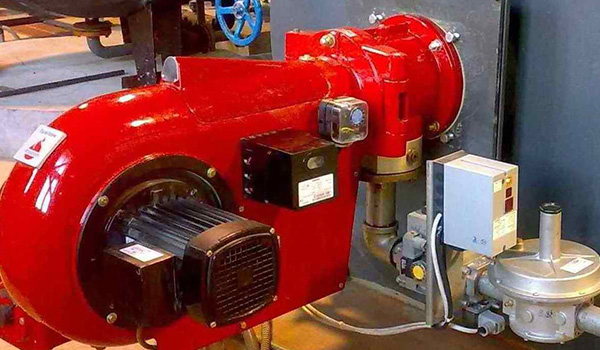

3. 全自动燃烧器,具有点火控制程序,燃烧效率高,有害气体排放低,具有过压熄火保护功能。

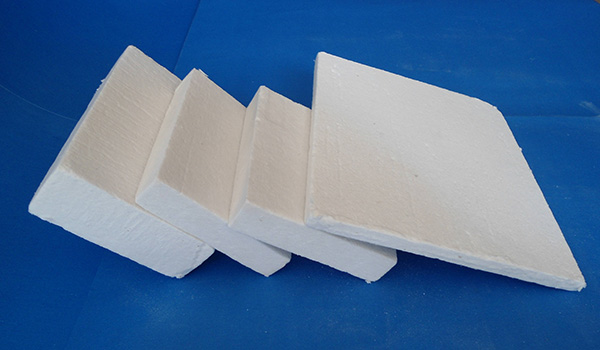

4. 锅炉外壳采用硅酸铝板保温,板厚约8cm,保温性能好。

5. 锅炉尾部省煤器布置能有效降低废气温度,提高锅炉热效率(约97%)。

6. 炉顶设有两个防爆门,确保锅炉安全运行。

7. 锅炉上有检修孔和检修孔,便于锅炉内部安装、检修和清洗。

8. 全自动联锁保护程序,具有缺水、超压、超温、漏气、熄火、漏电、或过载等保护功能。

技术参数技术参数
型号额定蒸发量
(t/h)
额定压力
(Mpa)
燃料消耗量最大运输件尺寸
(mm)
最大运输件重量
 (t)
轻油 (kg/h)天然气 (Nm3/h)
SZS2-1.25-Y(Q)22.51401725.7×1.9×3.620.4
SZS10-1.25-Y(Q)101.256468067.2×3.4×3.336.7
SZS15-1.0-YQ151104312097.1×3.7×3.538
SZS20-1.25-Y(Q)201.251165140310.8×7×4.841
SZS25-2.45-Y(Q)252.451458177310.8×7×4.860
SZS30-1.25-Y(Q)301.251718209212.9×7×4.864
SZS35-2.45-Y(Q)352.452048246812.9×7×4.868
SZS50-2.45-Y(Q)502.453218387813.2×12×4.7-
注:参数仅供参考,若有变动以实际图纸为准
