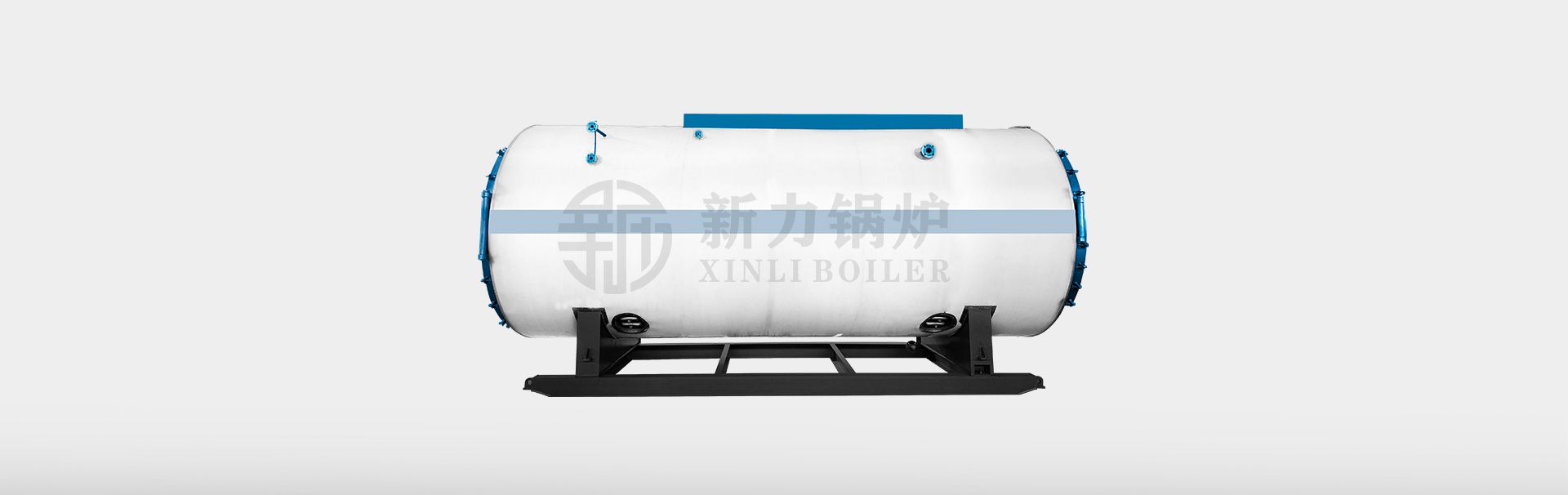

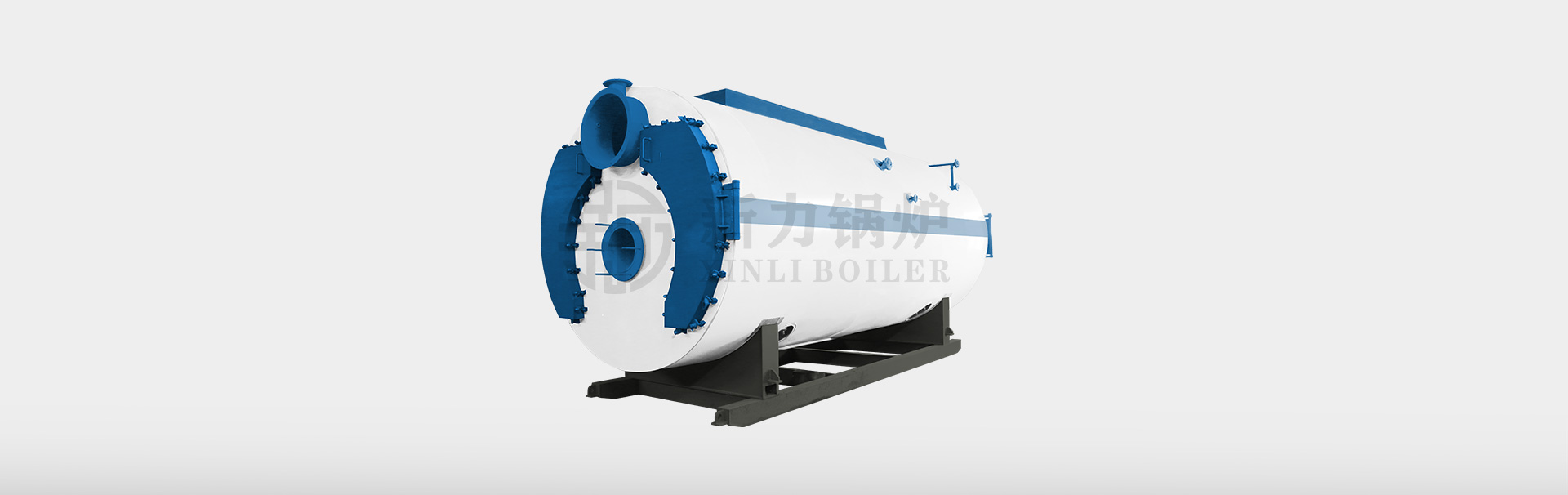

WNS燃油火管蒸汽锅炉

WNS燃油火管蒸汽锅炉是一种全自动，安全高效的供热设备。此燃油锅炉快装卧室内燃三回程火管锅炉，结构紧凑，体积小，负荷适应性强，对水质要求较低。本锅炉采用炉胆湿背结构，有耐高温，密封性良好，辐射热传面积大，传热效率高等特点。

WNS系列锅炉被广泛应用于工业生产加工，如纺织行业，医药行业，食品饮料行业，化工行业，服装行业，造纸行业，木材行业等，也可用于企业，宾馆，医院，民用建筑的集中供暖。

0.5~20t/h

额定蒸发量

≤2.5MPa

额定压力

90%~98%

额定热效率

天然气，液化石油气，柴油等

适用燃料

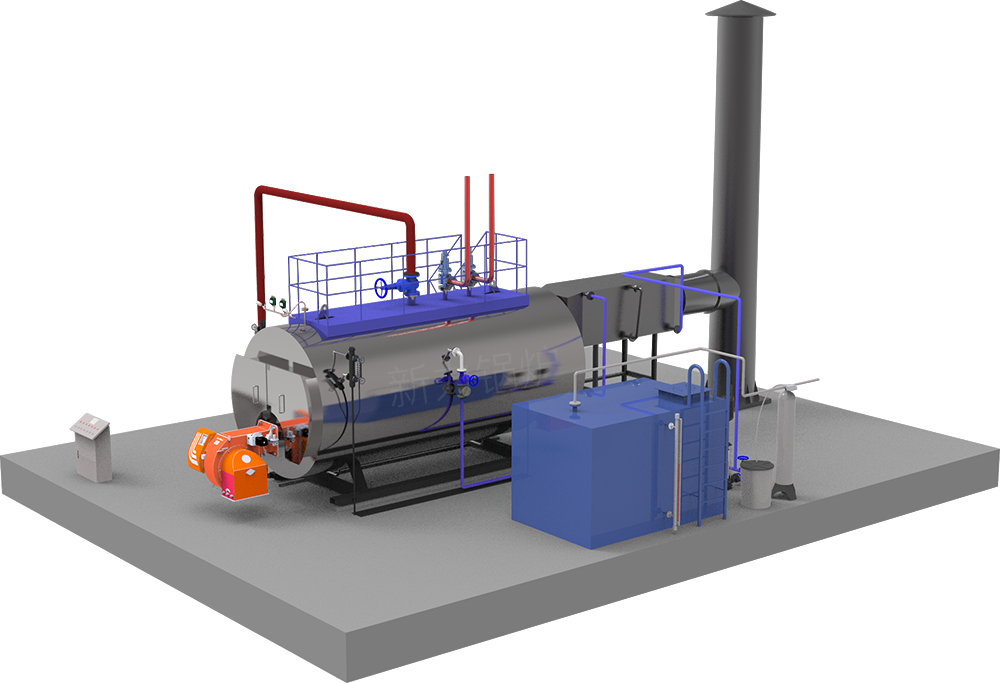

细节演示

性能优势

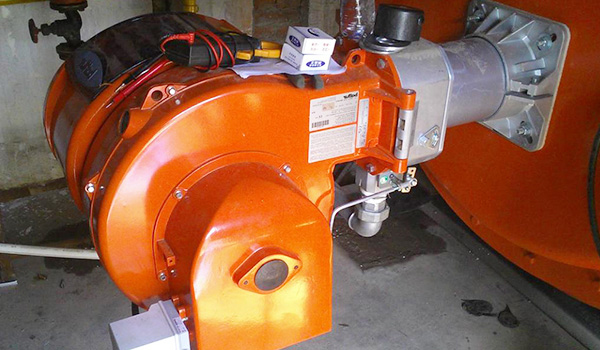

1. 燃烧效率高

燃烧机采用优质可靠的国际品牌，使燃料完全燃烧，燃烧效率高，烟气有害污染物少，无噪音运行。

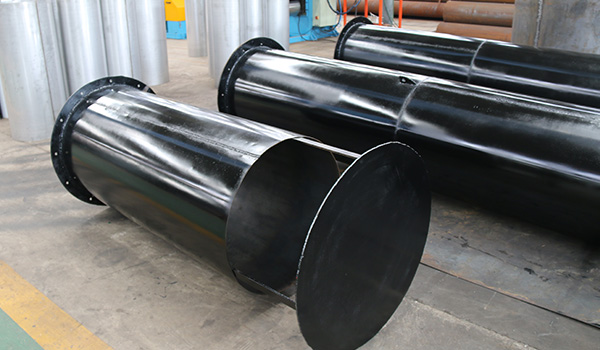

2. 大直径炉胆

卧式内燃三回程设计结构，大直径波纹炉胆，燃烧空间大，燃料燃烧完全，辐射受热面大，热效高。

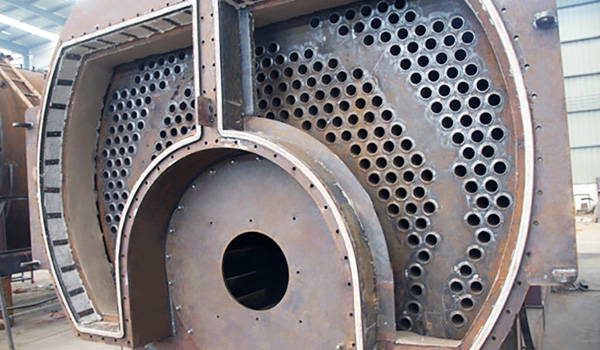

3. 前后烟箱密封独特

烟箱采用独特双烟箱门，开启方便，多级迷宫式密封，密封材料特制，压缩性好，完全阻隔烟气泄露。

4. 多功能安全装置

锅炉后面板上设有与炉膛连通的防爆装置，防止燃料在炉膛中发生剧烈爆燃时，泄放瞬间产生的高能量，确保锅炉安全运行。

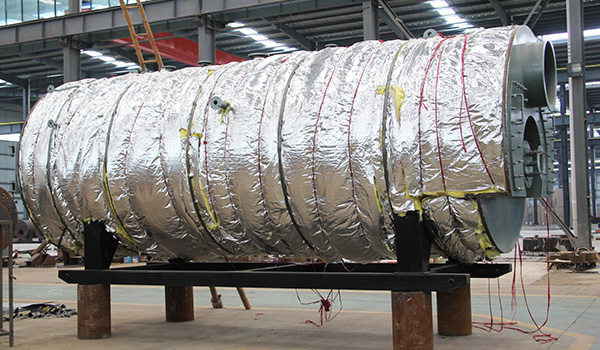

5. 保温效果好

外壳采用硅酸铝板进行隔热，8公分厚度，隔热效率高，散热损失低，提高了锅炉热效率。

6. 全自动连锁保护程序

具有缺水，超压，超温，漏电，漏气，电机缺相及过载，熄火等保护功能, 确保锅炉安全运行。

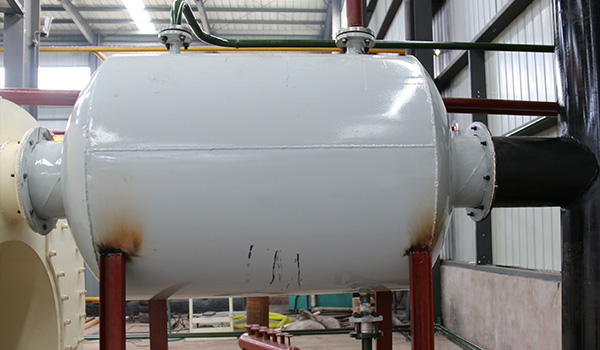

7. 配置节能器

充分利用锅炉烟气热量，降低锅炉排烟温度，使锅炉热效率提高到98%。

技术参数

型号	额定供热量 (t/h)	额定压力 (Mpa)	热效率 (％)	燃料消耗量		最大运输尺寸 (m)	最大运输件重量 (t)
型号	额定供热量 (t/h)	额定压力 (Mpa)	热效率 (％)	轻油(Kg/h)	天然气(Nm³/h)	最大运输尺寸 (m)	最大运输件重量 (t)
WNS1-0.7/1.0-Y(Q)	1	0.7/1.0	>90	66.5	75	3.6×2.0×2.0	4
WNS2-1.0/1.25-Y(Q)	2	1.0/1.25	>90.2	133	150	4.8×2.5×2.46	8
WNS4-1.0/1.25-Y(Q)	4	1.0/1.25	>91	266	300	5.8×2.85×2.8	13
WNS6-1.0/1.25-Y(Q)	6	1.25/1.6	>91.5	399	450	7.25×3.1×3.15	19
WN8-1.0/1.25-Y(Q)	8	1.25/1.6	>91.6	532	600	7.45×3.26×3.2	22.6
WNS15-1.0/1.25-Y(Q)	15	1.25/1.6	>91.8	997	1125	8.7×3.7×3.5	34
WNS20-1.0/1.25-Y(Q)	20	1.25/1.6	>92	1204	1418	10×3.6×4.0	45
注：参数仅供参考，若有变动以实际图纸为准
