玻璃熔炉烟气余热锅炉

玻璃熔炉烟气余热锅炉是利用玻璃熔炉尾部~600摄氏度中温烟气余热发电或蒸汽的余热设备。通过该余热设备生产系统能够进一步提高热量利用率达到70%以上，充分回收了玻璃熔炉的高温烟气余热资源。

新力锅炉对于该行业余热锅炉主要有双锅筒横置式的立式自然循环水管余热锅炉和卧式单锅炉烟管余热，使用寿命长，运行维护简单，经济安全可靠，完全适用于使用重油或天然气燃料的浮法玻璃熔炉生产线。

3~35t/h

额定蒸发量

0.2~2.5Mpa

额定蒸汽压力

≧70%

余热利用率

玻璃厂余热回收

用途

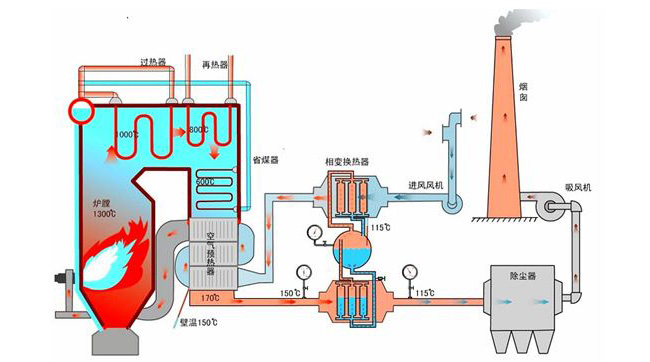

细节演示

性能优势

1. 阻力低

锅炉本体内采用等流速和低流速设计，本体阻力在设计工况时均小于900Pa，有利于与其它设备结合并降低系统电耗。

2. 寿命长

采用倒U型布置形式，使用寿命长，运行维护简单，经济安全可靠，完全适用于使用重油或天然气燃料的浮法玻璃熔炉生产线。

3. 密封性好

采用轻型护板全焊接炉墙结构，护板与钢架间的连接采用柔性密封结构，保证锅炉运行时护板与钢架结合部位不因受热膨胀而脱焊；管束穿过护板炉墙的部位全焊接密封结构，减少了锅炉漏风。

技术参数

型号	额定蒸发量 (t/h)	额定压力 (MPa)	额定蒸汽温度 (℃)	给水温度 (℃)
Q10/450-1.3-1.25	1.3	1.25	194	20
QC45/372-4.7-1.35/310	4.7	1.35	310	104
Q120/530-8.6-0.8	8.6	0.8	175	104
Q96/480-13.2-2.3/430	13.2	2.3	430	150
Q100/510-14-2.6/420	14	2.6	420	104
Q108/500-15-0.7	15	0.7	170	20
Q110/510-16.4-2.4/430	16.4	2.4	430	138
Q145/510-21.2-2.6/430	21.2	2.6	430	138
注：新力锅炉根据实际情况定制余热锅炉
