干熄焦余热锅炉

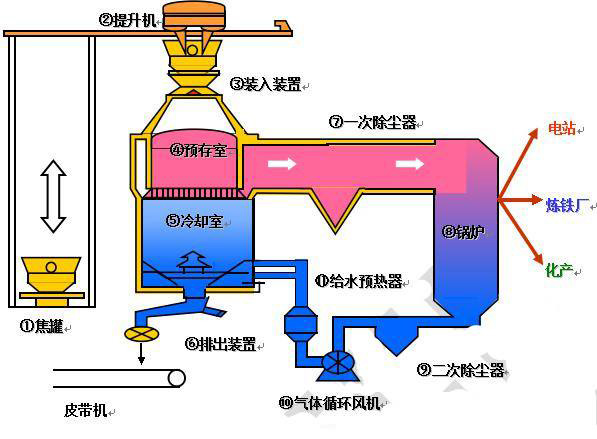

干熄焦余热锅炉是炼焦行业利用惰性气体为介质冷却高温焦炭,将吸热后的惰性气体传递给锅炉,再由循环风机送入炼焦炉内循环使用,实现高温焦物理显热余热利用的余热锅炉装置。干熄焦装置具有节能好、减少成本、减少环境污染,套高焦炭质量等诸多优点。 新力锅炉研发的的该型余热锅炉已得到广泛应用,它有效解决了锅炉密封、磨损、膨胀等特殊问题,完全能够适应干熄焦系统负荷的变化。
  • 额定蒸发量4~75t/h

  • 额定压力1 ~3.82 MPa

  • 蒸汽温度184 ~ 450 ℃

  • 使用行业焦化厂余热回收

干熄焦余热锅炉是炼焦行业利用惰性气体为介质冷却高温焦炭,将吸热后的惰性气体传递给锅炉,再由循环风机送入炼焦炉内循环使用,实现高温焦物理显热余热利用的余热锅炉装置。干熄焦装置具有节能好、减少成本、减少环境污染,套高焦炭质量等诸多优点。 新力锅炉研发的的该型余热锅炉已得到广泛应用,它有效解决了锅炉密封、磨损、膨胀等特殊问题,完全能够适应干熄焦系统负荷的变化。

细节演示细节演示


性能优势性能优势

1. 防磨措施

锅炉烟气为高温且含有焦炭粒子,锅炉增加多项防磨措施。吊挂管再采用双套管的基础上进行热喷漆,局部使用三套管;四周水冷壁敷设耐火浇注料;预置水冷壁防磨盖板;对流受热面选取合理烟速; 受热面管束上布置防磨盖板等。


2. 气密性措施

干熄焦锅炉在负压下运行,若密封性不好,泄露的氧气会引起熄焦罐焦炭燃烧, 腐蚀性烟的泄露会导致受热面腐蚀加重。锅炉设计时,在蒸发器管子穿墙部位设置膨胀节加密封箱;吊挂管采用密封箱结构。


3. 设置汽包分离装置

采用由波纹板和细密铁丝网构成的除雾器,汽水分离效率可达99.95%。

技术参数技术参数
型号额定蒸发量 (t/h)额定压力 (MPa)额定蒸汽温度 (℃)给水温度 (℃)
Q45/850-15-2.45/400152.45400104
QC170/650-35-3.82/450353.82450104
Q90/950-35-3.82/450353.82450105
BQ36/650-35-3.82/450353.82450104
BQ60/800-35-3.82/450353.82450150
Q158.7/700-35-3.82/450353.82450104
Q130/850-45-3.82/450453.82450142
注:新力锅炉根据实际情况定制余热锅炉
