余热锅炉的工作过程

余热锅炉主要用于回收工业生产过程中产生的废气、废液或固体余热，同时也可利用可燃物质燃烧产生的热量，将水加热并产生蒸汽。设备的结构会根据使用条件有所不同，常见部件包括锅筒、活动罩、炉口烟道、斜段1、斜段2、末段1、末段2、给料管（给料槽）、氧气口、氮气密封装置及塞子、人孔、差压装置和烟道支吊架等。

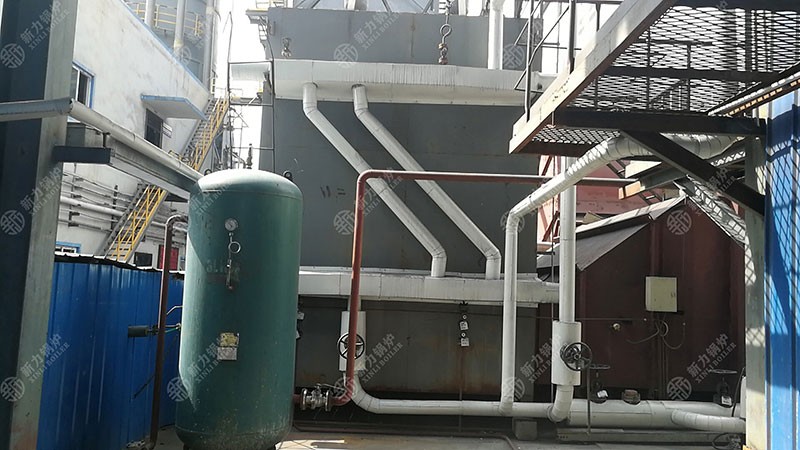

一、余热锅炉的循环回路

余热锅炉一般采用六个循环回路，每个回路由下降管和上升管组成。锅筒内的给水通过下降管进入各烟道下部的集箱，再流经相应的受热面。水吸收烟气热量后形成汽水混合物，随后通过上升管返回锅筒，完成循环过程。各烟道之间通常采用法兰连接，具体结构以设备设计为准。

二、余热锅炉与常规锅炉的区别

余热锅炉与常规锅炉在热源方面有所不同。余热锅炉主要利用生产过程中已有的废气热量或固体显热，常规燃料锅炉则通常通过燃烧燃料获取热量。

根据热源条件和蒸汽需求，一些余热锅炉可以采用多压力等级设计，产生不同压力的蒸汽。实际蒸汽参数需要结合热源温度、流量及设备设计确定。

以回收工业余热为主要用途的锅炉通常不设置独立燃烧装置。不过，部分设备会根据工艺需要配置补燃装置。由于热源与生产过程直接相关，余热锅炉的设计和运行需要考虑主工艺的变化，避免影响原有生产流程。

三、余热锅炉的受热面布置

余热锅炉的受热面布置并不完全相同，通常需要根据烟气温度、流量、成分及含尘情况进行设计。常见换热部件包括省煤器、蒸发器、过热器、集箱、锅筒和换热管。采用再热循环的系统，还可以设置再热器。

受热面的排列方式会影响烟气流动和热量交换。对于含尘量较大的烟气，还需要考虑积灰及清理问题。具体布置应结合实际工况和设备结构确定。

四、余热锅炉的组成及工作过程

燃气轮机做功后，排出的烟气仍然具有一定温度。原文所述烟气温度约为540℃，具体数值会随燃气轮机的运行工况而变化。通过余热锅炉回收烟气中的热量，可以加热给水并产生蒸汽。

产生的蒸汽可用于驱动汽轮发电机，也可用于工业生产中的加热工序或供热。利用燃气轮机排气热量产生蒸汽的设备，通常称为热回收蒸汽发生器，在国内也常称为余热锅炉。燃气轮机排出的高温气体一般称为烟气。

五、燃气轮机余热锅炉的烟气通道

燃气轮机排出的高温烟气可以通过主烟道或旁路烟道排出。烟气进入主烟道后，会流经余热锅炉进行热量交换，再由主烟囱排入大气；通过旁路烟道时，烟气则可以绕过余热锅炉排出。

相关烟道通常设置挡板，用于调节烟气流向。主烟道挡板控制进入余热锅炉的烟气，旁路挡板控制旁路烟气的流通，烟囱挡板则用于调节相应排烟通道。各挡板的配合方式取决于系统结构和运行要求。

六、余热锅炉主要换热部件的作用

余热锅炉通常由省煤器、蒸发器、过热器、集箱、锅筒和换热管等部件组成。采用再热循环的系统，还会设置再热器。

省煤器用于预热锅炉给水，使水温升高。给水进入蒸发器后继续吸收热量，逐渐转化为汽水混合物。经过汽水分离后，饱和蒸汽进入过热器，进一步加热至设计要求的过热温度。

在设有再热器的系统中，部分做功后的蒸汽会再次接受加热，达到设定的再热温度后进入后续环节。

锅筒主要用于汽水分离及水汽组织，集箱负责汇集或分配受热面中的工质。各部件的规格和布置需要根据锅炉的设计参数确定。

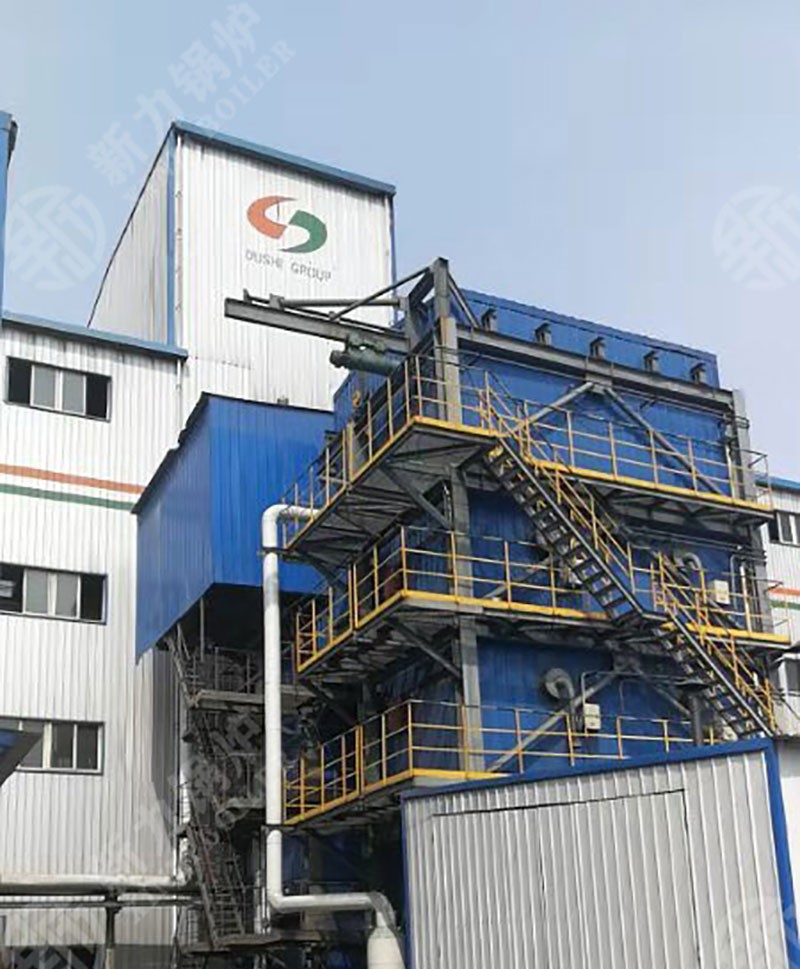

七、余热锅炉运行时的挡板调节

燃气轮机运行而余热锅炉停运时，系统可根据设计要求调整主烟道挡板和旁路挡板，使烟气通过旁路排出。

当燃气轮机与余热锅炉同时运行时，通常将烟气引入余热锅炉进行换热。运行过程中，也可以根据蒸汽需求、烟气温度和设备工况，对挡板开度进行调整。烟囱挡板的具体状态应符合系统设计要求。

余热锅炉短时间停运后，设备内部仍可能保留一定热量。如果外部冷空气进入，可能形成自然对流并带走部分热量。关闭相关挡板在一定条件下可以减少空气流动，但是否执行这一操作，需要结合设备结构、运行方式和安全规程确定。

余热锅炉的工作过程涉及烟气流动、汽水循环和热量交换等环节。实际运行时，应依据设备设计资料和现场操作规程进行调整。
