生物质蒸汽锅炉作为一种利用农业废弃物、林业剩余物等可再生资源生产蒸汽的热能设备，在工业生产与供热领域扮演着重要角色。其制造工艺与技术创新会影响设备的运行效率、可靠性、环保性与经济性。以下将从多个方面对20吨级别生物质蒸汽锅炉的制造工艺与技术创新进行解析。

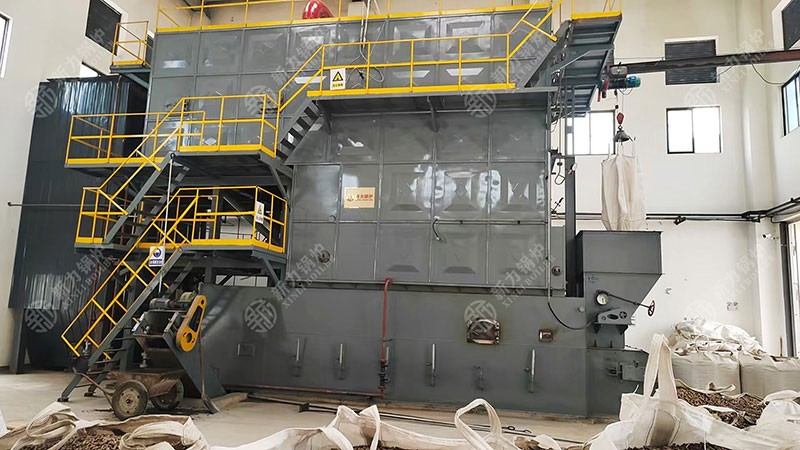

生物质锅炉运行现场

一、核心结构与材料工艺

1、锅筒与受压元件制造：锅筒作为核心承压部件，其制造工艺尤为关键。采用专用卷板机对优质锅炉钢板进行精确卷制，随后进行纵缝焊接。焊接环节普遍采用埋弧自动焊工艺，以满足焊缝成型均匀，符合标准规定的强度与致密性要求。焊后开展多元化严格的无损探伤检测，如射线检测或超声波检测。所有受压元件的材料均需符合特定标准，具备良好的强度、韧性和耐热性。

2、炉膛与受热面设计：针对生物质燃料特性（如碱金属含量高、灰分熔点较低等），炉膛设计需充分考虑燃烧空间和温度场分布。膜式水冷壁结构应用较多，通过将鳍片管焊接成片，形成气密性较好的炉墙，有助于提升换热效果，对炉墙结构起到防护作用。对流受热面管束的排列经过热力计算，兼顾传热效果与烟气阻力，降低积灰概率。

3、给料与燃烧系统制造：给料系统通常包括料仓、螺旋给料机或皮带输送机。关键部件需采用耐磨材料制造，以应对生物质燃料可能存在的磨损性。燃烧系统的核心是炉排，20吨设备多采用往复式或水冷振动炉排。炉排片的铸造精度、耐热耐磨材质的选择及驱动机构的可靠性，是制造工艺的重点。分段送风技术的应用，要求风室制造具有良好的密封性和布风均匀性。

二、针对生物质燃料特性的专项工艺创新

1、防结渣与腐蚀工艺：为解决生物质燃烧带来的受热面结渣和高温腐蚀问题，在工艺上采取了多项措施。例如，在炉膛适当部位布置吹灰器，其开孔位置和固定方式需精确设计。在易腐蚀区域，可选用防腐涂层或高耐蚀等级钢材。优化炉膛出口烟温，使其低于灰分的软化温度，从设计源头缓解结渣。

2、高效除尘与排放控制集成：制造工艺需充分考虑与后续环保设备的匹配。省煤器、空气预热器等尾部受热面的布置，为烟气降温创造条件。旋风分离器或多管除尘器的内部结构设计及制造精度，直接影响初级除尘效果。设备出厂前，烟气通道密封性、通畅性会开展检验，便于和布袋除尘器等除尘设施配套使用。

3、灰渣处理系统：生物质燃料产生的灰渣需要妥善处理。制造过程中，会集成或预留出渣口、刮板出渣机或螺旋出灰机的接口。冷渣设备或装置的匹配设计，也是工艺的一部分，以实现灰渣的安全、连续排出。

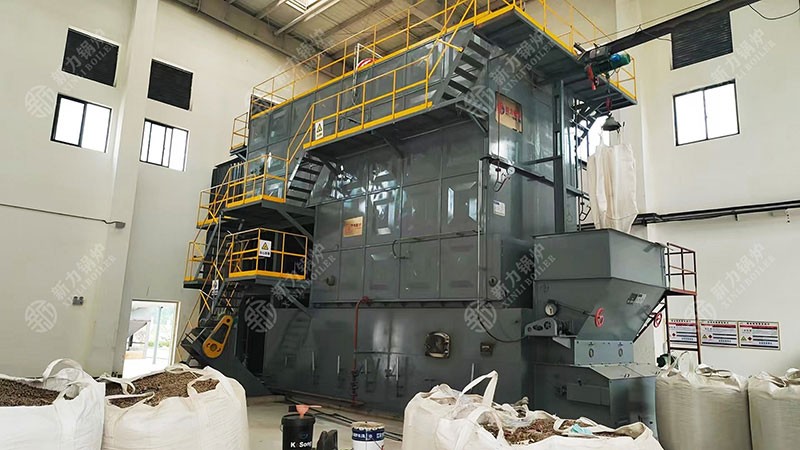

生物质锅炉运行现场

三、自动化与控制系统的集成制造

1、控制系统硬件集成：现代20吨生物质蒸汽锅炉的制造，包含了一套完整的自动化控制系统。控制柜的布线工艺、元器件的选型与安装、传感器的定位与开孔，均需遵循电气安全与抗干扰标准。一次仪表（如压力、温度、流量、氧量传感器）的安装位置和方式，是在设备制造阶段就精确确定的。

2、软件与逻辑调试：虽然软件本身属于后期调试范畴，但制造工艺为软件功能的实现提供了硬件基础。例如，根据燃烧控制逻辑，确定给料电机、炉排驱动电机、各风机风门执行器的型号和安装位置，并预留标准的控制信号接口。出厂前会对这些执行机构进行初步动作测试。

四、制造过程中的检测与试验技术

1、过程质量控制：从原材料入库检验开始，每一道工序都有相应的质量检测点。包括钢板超声波测厚、焊材质量证明、坡口加工精度检查等。焊接工艺评定和焊工资质管理是贯穿制造全程的核心环节。

2、压力试验与整机测试：所有受压部件焊接完成后，需进行单独或整体的水压试验，以检验其强度和严密性。这是制造工艺中强制性且至关重要的步骤。设备总装完成后，会进行冷态调试，检查机械运转部分是否正常，控制系统信号是否畅通。

生物质锅炉运行现场

五、模块化与装配化创新

模块化设计理念的应用，有助于优化制造过程，缩短现场安装周期。例如，将水冷壁、省煤器、过热器等部件在工厂内组装成大型模块，完成所有焊接和检测后整体发货。该工艺对工厂起重能力、组装平台精度及运输方案提出更高要求，可减少现场焊接作业量，有利于工程品质管控。

六、能效提升与余热回收工艺

在制造中，设备制造阶段配套余热回收装置，有助于改善设备能效水平。空气预热器的制造，通过优化换热元件的形式和材质，改善换热效果，降低排烟温度。冷凝式省煤器的应用，对材料的抗低温腐蚀能力提出了特殊工艺要求。这些部件的制造精度，直接影响到蒸汽发生器最终运行的热效率。

总结而言，20吨生物质蒸汽锅炉的制造是一个融合了传统锅炉工艺与针对生物质燃料特性进行专项创新的系统工程。其工艺重点围绕设备安全性、耐久性与环保性开展；通过材料选型、结构设计、系统集成、模块化制造等持续优化，改善设备综合性能与经济性。技术创新围绕高效燃烧、清洁排放、智能控制、便捷维护等方向开展，助力生物质热能设备持续优化，改善设备运行表现。
